Вопросы по электронике новых моделей

Сообщение admin »

Эта тема создана для ответов на вопросы по электронике моделей, которые будут собираться на нашем канале.
Жизнь нужно прожить так, чтобы не было обидно за беcцельно прожитые годы.
INT16
Гость
Сообщения: 2
Зарегистрирован: Вс янв 10, 2021 4:17 am
Репутация: 0

Re: Вопросы по электронике новых моделей

Сообщение INT16 »

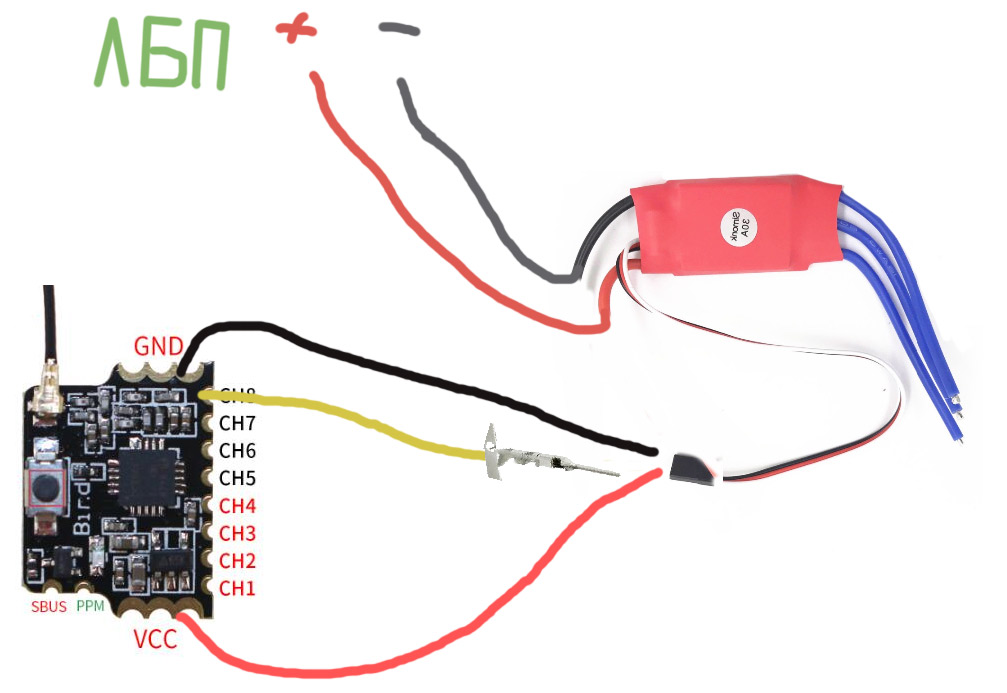

Схема самая простая. Как китайцы пишут, приёмнику можно давать до 10В (Power supply voltage: 3.3-10V), проверять это не хочу.
Если подать питание на приёмник не подключая сигнальный провод, он выдаёт сигнал. Если подать с подключённый сигнальным, то приёмник больше не выдаёт ШИМ, даже если отсоединить сигнальный. Только что проверил и с регулем и с сервой одинаково.

На приёмнике ATMEGA328P-U, по даташиту она рассчитана на 1.8-5.5В, что, как Вы говорите, логично на выходе получить уровень сигнала такой же как у питания.

Вот ещё деталь заметил: если подать питание не включив пульт, приёмник моргает (нет пульта); пульт включен – приёмник горит.
Если сигнальный провод подключён, то индикатор приёмника всегда горит и ШИМа нет до снятия питания.

Я не подключал к другим каналам, все проверки только на восьмом, Вроде бы не имеет значения какой канал, тем более хочется все каналы использовать.

P.S.: Перепаял выход на первый канал - работает как полагается.
